一、項目特點與核心挑戰

　　環境惡劣：車間內高溫、高蒸汽、腐蝕性氣體(酸堿、染料揮發物)、毛絮粉塵多。

　　工藝復雜：流程長(坯布→前處理→染色→印花→后整理)，涉及大量閥門、泵、傳感器，對實時數據采集和控制要求高。

　　安全風險：涉及化學品倉儲、高溫設備、濕滑地面，人員安全與化學品管控是重點。

　　能效管理關鍵：水、電、蒸汽能耗巨大，精細化能源管理是降低成本的核心。

　　連續生產：要求系統具備高可用性，故障自愈能力強，維護簡便。

二、總體設計目標

　　百實科技印染廠弱電工程綜合解決方案構建一個 “防腐蝕、抗干擾、高可靠、深集成” 的弱電系統，實現 “安全、高效、綠色、智能” 的現代化印染工廠。

三、核心子系統解決方案

1、工業級網絡與通信系統(信息動脈)

　　物理層：骨干光纜采用鎧裝、阻燃、耐腐蝕型產品。車間內布線必須使用工業級屏蔽網線(至少Cat6A)，穿鍍鋅鋼管或耐腐蝕PVC管，橋架需帶蓋密封，防止毛絮和腐蝕氣體侵入。

　　網絡設備：選用工業級交換機，關鍵節點設備防護等級不低于IP65，具備寬溫(-40~85℃)、防塵、防腐蝕特性。網絡拓?fù)洳捎铆h(huán)形冗余光纖以太網(如RSTP/ERPS環網)，確保單點故障不影響全局。

　　無線覆蓋：在辦公區、倉庫、相對潔凈的后整理車間部署。在生產車間慎用，若需用于移動終端(如PAD巡檢)，必須使用工業級防爆/高防護無線AP，并評估電磁干擾。

2、特種視頻監控系統(全天候之眼)

?前端選型：

　　通用區域：部署防腐蝕型網絡攝像機，外殼材質為316不銹鋼或高強度塑料，防護等級IP67以上，帶雨刷和自清潔功能。

　　高溫高濕區域(蒸化機、定型機、烘房附近)： 部署帶高效散熱/制冷護罩的耐高溫?cái)z像機。

　　化學品倉庫、危廢間：部署防爆攝像機，并集成溫濕度、VOC氣體檢測傳感器。

　　重要工藝點(染缸、印花機)：可部署高清工業相機，用于遠程觀察布面顏色、花型效果，為工藝調整提供視覺參考。

?智能應用：

　　人員行為分析：在危險區域(如退漿池、堿液槽)設置電子圍欄，實現闖入報警、跌倒檢測。

　　勞保用品檢測：在特定區域(如化學品分裝區)檢測是否佩戴防護眼鏡、手套、口罩。

　　消防聯動：與火災報警系統聯動，火情時自動調轉鏡頭并錄像。

3、人員安全與化學品管控系統

?融合定位系統：

　　技術選擇：鑒于環境復雜，建議采用AOA高精度藍牙定位或RFID區域定位，成本與精度平衡較好。

?核心功能：

　　危險區域管控：對進入染化料倉庫、危廢處理區的人員進行權限管理和實時報警。

　　SOS緊急呼叫：人員遇險一鍵求救。

　　受限空間作業監控：對進入污水池、大型染缸進行檢修的人員進行定位與超時預警。

?智能門禁與化學品庫管理：

　　雙重認證：染化料倉庫等重要區域采用“人臉識別 + 虹膜/密碼”雙因子認證，杜絕代刷。

　　領用管控：門禁與化學品管理軟件聯動，記錄領用人、領用時間、領用物料，實現精準追溯。

　　視頻復核：任何門禁操作均與視頻抓拍綁定。

4、環境監測與能源管理系統(綠色生產核心)

?環境監測網絡：

　　監測點：在車間、倉庫、排污口部署耐腐蝕傳感器，實時監測溫度、濕度、pH值、COD、VOC、粉塵濃度。

　　聯動控制：數據超標時，自動啟動/增強通風、噴淋系統，并上報至管理平臺。

?深度能源管理系統：

　　計量全覆蓋：在空壓機、定型機、染缸、鍋爐等主要耗能設備及產線分支管道上，安裝智能電表、蒸汽流量計、水表。

　　平臺分析：能源管理平臺進行實時數據采集、分析，實現：

　　能耗對標：不同班組、不同訂單的能耗對比。

　　能效診斷：發現“跑冒滴漏”和低效運行設備。

　　負荷預測與優化：結合生產計劃，優化公用設備(如空壓機、制冷機)的啟停策略。

　　碳排統計：為可持續發展提供數據支撐。

5、智能廣播與應急指揮系統

　　分區廣播：按前處理、染色、印花、后整理等車間分區，支持獨立或全體廣播。

　　抗噪設計：車間內使用號角揚聲器，音柱需防腐蝕。

　　多系統聯動：與消防、安防、環保監測系統深度聯動。發生火警、氣體泄漏或環保超標時，自動觸發應急廣播，指導人員疏散。

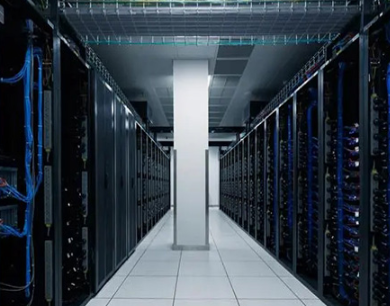

6、機房與基礎設施

　　機房位置：必須遠離染整濕區、化學品倉庫，選擇在干燥、潔凈的辦公區域。

　　特殊要求：即使主控機房環境較好，也需加強防潮處理(如使用除濕機)，考慮空氣凈化(過濾毛絮和腐蝕性氣體)，保護服務器和網絡設備。

　　UPS電源：為關鍵系統(中控室、網絡核心、安防平臺)配置長延時UPS，確保數據安全與有序停機。

四、系統集成與智能平臺

　　集成內容：將上述所有子系統，并與上層MES(制造執行系統)、ERP以及底層DCS/PLC工藝控制系統進行數據集成。

　　三維可視化：建立工廠三維模型，融合展示：

　　生產狀態：各機臺運行狀態、當前生產訂單、進度。

　　物流狀態：坯布、半成品、成品的流轉位置。

　　安全環保態勢：人員位置、風險報警點、環境監測數據。

　　能源消耗流：實時動態展示水、電、汽的消耗流向和數值。

　　智能報警中心：建立統一的報警分級、推送、處理、閉環管理流程。

五、關鍵實施建議

　　分階段實施：一期優先保障安全與環保(安防、環測)，二期完善能源與生產管理。

　　設備選型鐵律：“環境適應性” 是第一標準，優先選擇在紡織印染行業有成功案例的供應商和產品。

　　施工質量：所有戶外和車間內接口、箱體必須做好防水、防潮、密封處理。接地系統必須可靠。

　　后期維護：制定定期清潔、檢查制度(特別是攝像機和傳感器鏡頭)，確保長期穩定運行。

六、預期效益

　　安全環保合規：大幅降低安全事故與環保風險，滿足法規監管要求。

　　提質降耗：通過精細化的能源與工藝數據監控，降低單位產品水、電、汽耗，節約成本。

　　提升效率：減少非計劃停機，提高設備利用率;電子化巡檢與管理減少人工依賴。

　　數字化溯源：實現從訂單到成品的全流程質量與能源數據追溯，提升客戶信任度和管理水平。
